2010.10.23 Saturday
マグザム エンジンアップブラケット8045 装着事例
バーバラホビーサイクルズ オリジナル
マグザム エンジンアップブラケット8045 装着事例です。

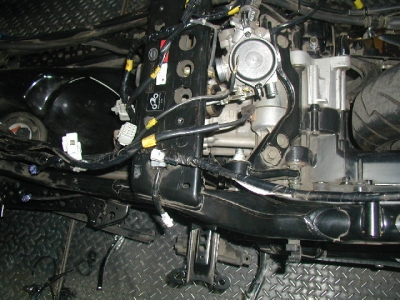

まずカウル周りをばらします。配線、ケーブル等を最短距離で
牽けるようフロント周りまでばらすようお願い致します。

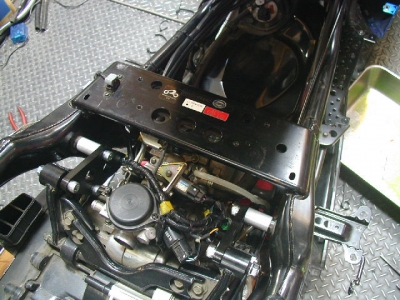

ブラケット組み込み、配線、ケーブルを取り回し致します。
綺麗にお願い致します。

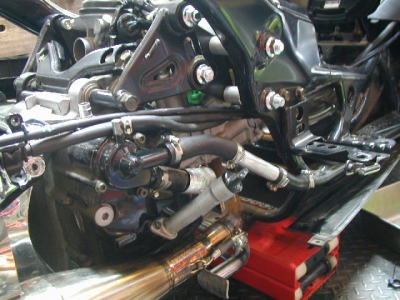

ラジエターホースに付属の延長パイプを挟み込みお願い致します。

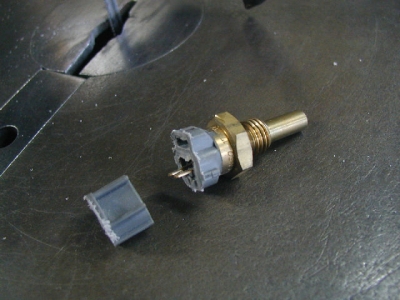

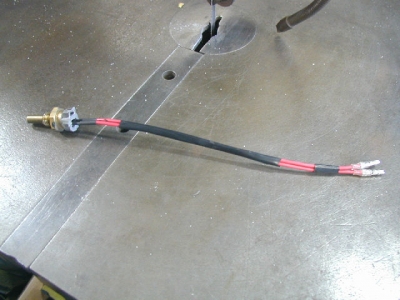

エンジン右側の水温センサーの加工お願い致します。

綺麗にお願い致します。

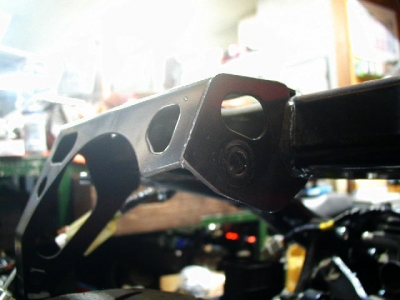

リヤフレーム右サスの取り付け部分が干渉してしまう車両は
削って頂くこととなります。

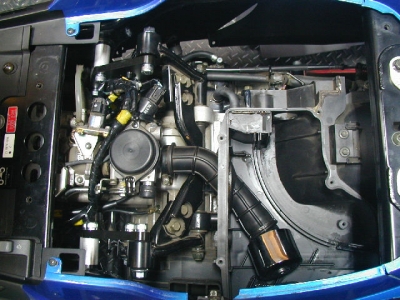

お好みのエアクリーナーに変更お願い致します。

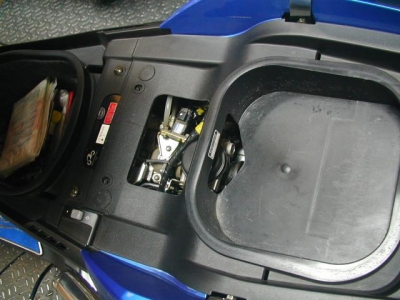

エンジンが45ミリUP致しますのでセンターBOXの
加工をお願い致します。綺麗にお願い致します。

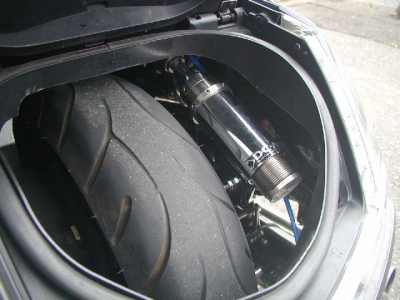

リヤBOXは誠に残念ながらタイヤBOXになりますので
あらかじめご了承下さいますようお願い致します。

その他ナンバー位置、マフラー角度等 個々の車両により
加工箇所が違います。専門知識を持ったshop様での取り付けを
お勧め致します。
また類似品にご注意して頂けますよう重ね重ね
宜しくお願い申し上げ致したい所存でございます。
おわり。
